永磁電機效率為什么不能達到百分之百？

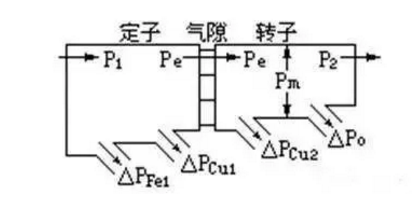

從下面圖看電機功率傳遞如下：

?  輸入功率P1

?  定子鐵損△ PFe1

?  定子銅損△ PCu1

?  轉子銅損△ PCu2

?  機械損耗△ Po

?  輸出功率P2

? 永磁電機效率

?  鐵損包括磁滯損失與渦流損失

?  銅損是指定、轉子的直流電阻造成的損耗

1. 超高效永磁電機在每個能量損失環節進行改進:

1.優化設計減少機械損耗△ Po

? 高質量球軸承, 減少摩擦和振動

? 鎖緊的軸承減少端間隙

? 風扇和風扇罩設計為適宜的冷卻和更安靜的運行

? 更小的風扇產生更小的損耗

? 更低的電機運行溫度使得更小的風扇可以使用

2. 優化設計減少了定子銅損△ PCu1

? 更多的繞線

? 改進的槽的設計

? ISR (Inverter Spike Resistant) 磁線提供高至100倍的電壓峰值抵抗力

? 電機定子兩端都有端部綁帶

? 低的溫升 (< 80°C)

? F 級絕緣系統

? 在允許高溫度上限下，運行溫度每低10°C 可使絕緣壽命加倍

3. 優化設計減少 永磁電機電轉子銅損△ PCu2和機械損耗

? 改進轉子絕緣

? 高壓沖模鑄鋁轉子

? 轉子動平衡

4. 設計減少 永磁電機電鐵損△ PFe1

? 更薄的矽鋼疊片

? 改進鋼的特性以達到更低的損耗并且提供同樣的性能

? 優化的氣隙
